不同級別的螺栓，其硬度范圍也不同，一般來說，級別越高的螺栓，其硬度范圍也越高。說到硬度，我們先來普及一下硬度知識，硬度是表示螺栓性能的一個指標，可以用硬度儀測出。

我們常用的硬度表示方法有三個：

1. 維氏硬度(HV)——以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用載荷值除以材料壓痕凹坑的表面積，即為維氏硬度值(HV)。

2. 布氏硬度（Brinell Hardness）——測定原理是用一定大小的試驗力F(N)（力的單位通常為公斤力kgf，注：1kgf=9.8N，kgf即一千克的力的意思），把直徑為D（mm）的淬火鋼球或硬質合金球壓入被測金屬的表面，保持規定時間后卸除試驗力，用讀數顯微鏡測出壓痕平均直徑d (mm)，然后按公式求出布氏硬度HB值，或者根據 d 從已備好的布氏硬度表中查出HB值。

3. 洛氏硬度——以壓痕塑性變形深度來確定硬度值的指標，以0.002毫米作為一個硬度單位。在洛氏硬度試驗中采用不同的壓頭和不同的試驗力，會產生不同的組合，對應于洛氏硬度不同的標尺（HRA，HRB，HRC）。

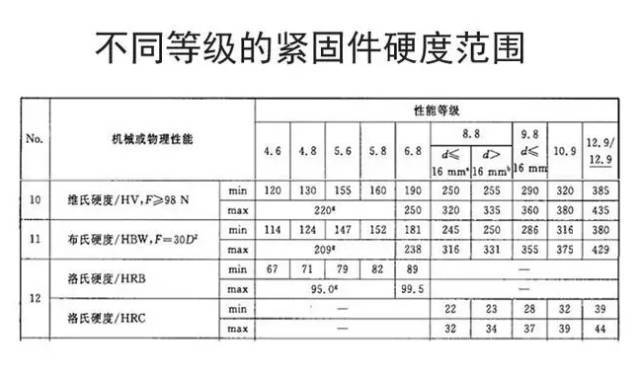

不同等級的螺栓，其硬度范圍如下表：

依據上表，例如: 6.8級螺栓的維氏硬度范圍是 190 - 250 HV

8.8級M12的螺栓洛氏硬度范圍是 22 -32 HRC

12.9級螺栓的布氏硬度范圍是 380 - 429 HBW

以上就是不同等級螺栓的所代表的硬度范圍
