百德首頁10年百德，10年信賴特種合金標(biāo)準(zhǔn)件及制品的研發(fā)和生產(chǎn)
服務(wù)熱線 :
0515-85516555
歡迎光臨
江蘇百德特種合金有限公司

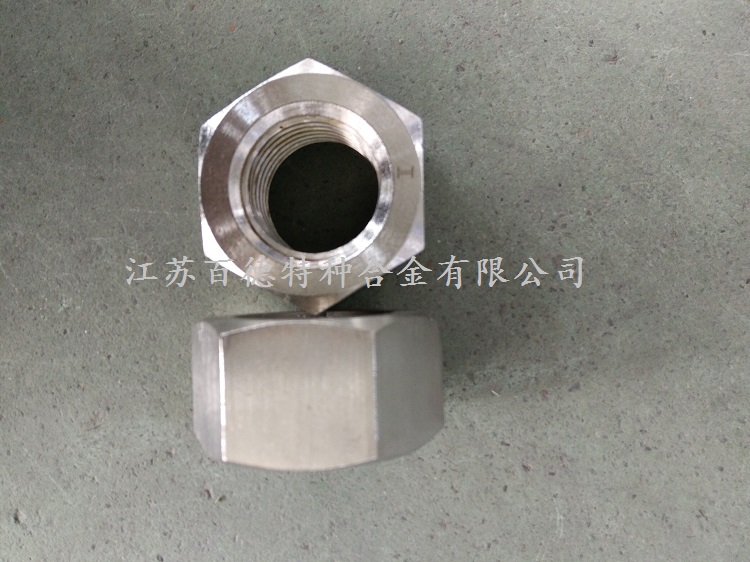

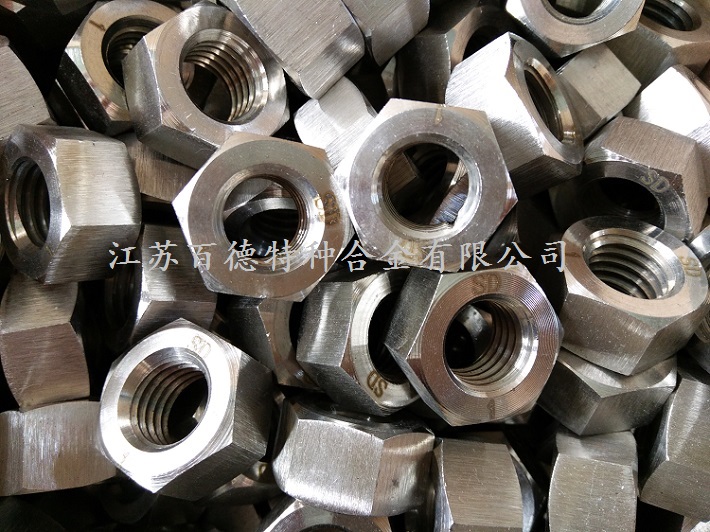

哈氏合金Hastelloy C(NS333)螺母
哈氏合金Hastelloy C螺母 的化學(xué)成分
| 合金 | % | 鎳 | 鉻 | 鉬 | 鐵 | 鎢 | 鈷 |
碳 |
錳 | 硅 | 釩 | 磷 | 硫 |
|
哈氏C |
最小 |
余量 |
14.5 | 15 | 4 | 3 | — |
— |
— | — | — | — | — |
| 最大 | 16.5 | 17 | 7 | 4.5 |
2.5 |
0.08 |
1 | 1 | 0.35 | 0.04 | 0.03 |
哈氏合金Hastelloy C螺母 的物理性能
| 密度 | 8.94g/cm3 |
| 熔點(diǎn) | 1350℃ |
| 比熱容 | 0.385 103J/Kg·K |
| 熱導(dǎo)率 | 29.3W（M·K） |
| 彈性模量 | 210 103MPa |
哈氏合金Hastelloy C螺母 在常溫下合金的機(jī)械性能的最小值
| 合金形態(tài) | 抗拉強(qiáng)度Rm N/mm2 | 屈服強(qiáng)度RP0.2 N/mm2 | 延伸率A5% |
| 棒材 | 690 | 315 | 30 |
| 熱軋板 |
690 |
315 | 30 |
| 冷軋板 |
690 |
285 | 40 |
| 帶材 | 690 | 315 | 30 |
哈氏合金Hastelloy C螺母 耐腐蝕性能
1.在70℃以下任何濃度的硫酸溶液中都耐腐蝕，腐蝕率約為0.1mm/a；
2.在室溫下各種濃度鹽酸中腐蝕率不高于0.1mm/a；在65℃下的各種濃度鹽酸中也小于0.5 mm/a，鹽酸中是否充氧，對(duì)耐蝕性物顯著影響；
3.在氫氟酸中腐蝕率不超過0.25 mm/a，在沸騰溫度下的55%H3PO4+0.8%HF的條件下，腐蝕率不大于0.75 mm/a；
4.在室溫下所有濃度或較高溫度的稀硝酸中均是耐蝕的，腐蝕率為0.1mm/a左右，在60- 70℃下任何濃度的鉻酸以及有機(jī)酸和其他混合液中均有良好的耐蝕性，腐蝕率分別小于0.125 mm/a和0.175 mm/a；
5.是少數(shù)能耐干、濕氯氣腐蝕的材料之一，可在干、濕氯氣交換腐蝕條件下使用；
6.能耐高溫HF氣體腐蝕，在550℃以下的HF氣體腐蝕率為0.04 mm/a，在750℃時(shí)腐蝕率為0.16 mm/a。
哈氏合金Hastelloy C螺母 加工性能
熱加工工藝
1. 熱加工溫度范圍1200℃～950℃，冷卻方式為水冷或快速空冷。
2. 為保證最佳的防腐性能，熱加工后應(yīng)進(jìn)行熱處理，工件應(yīng)直接加入已升溫的熱處理爐。
冷加工工藝
1.加工硬化率大于奧氏體不銹鋼，因此需要對(duì)加工設(shè)備進(jìn)行挑選。工件應(yīng)為固溶熱處理態(tài)，并且在冷軋過程中應(yīng)有中間退火。
2. 若冷軋變形量大于15%，則需要對(duì)工件進(jìn)行二次固溶處理。
焊接工藝
適合采用任何傳統(tǒng)焊接工藝焊接，如鎢電極惰性氣體保護(hù)焊、等離子弧焊、手工亞弧焊、金屬極惰性氣體保護(hù)焊、熔化極惰性氣體保護(hù)焊
哈氏合金Hastelloy C螺母 應(yīng)用領(lǐng)域
核能工業(yè)
化工、石油工業(yè)
容器換熱器、板式冷卻器
乙酸和酸性產(chǎn)品的反應(yīng)器
高溫結(jié)構(gòu)件
316Ti不銹鋼圓棒
江蘇百德特種合金專業(yè)生產(chǎn)316Ti不銹鋼圓棒、鍛件、板材，316Ti不銹鋼圓棒應(yīng)用于石油化工,機(jī)電五金,船舶,電廠，還用于制造耐低溫稀硫酸、磷酸、有機(jī)酸設(shè)備。
316Ti不銹鋼螺母
類別：不銹鋼六角螺母
產(chǎn)品等級(jí)：A級(jí)
強(qiáng)度等級(jí)：8級(jí)
對(duì)邊寬度：8-120
高度：5.6-60（mm）
螺紋規(guī)格：M5-M100
表面處理：不經(jīng)處理
0515-85516555
江蘇百德特種合金有限公司 備案號(hào)：蘇ICP備16051908號(hào) 百度統(tǒng)計(jì) 電話：0515-85516555 傳真：0515-85917698 公司地址：江蘇省東臺(tái)市時(shí)堰鎮(zhèn)南工業(yè)區(qū)
手機(jī)網(wǎng)站
400電話
掃一掃
